Fuocheggiatore elettrico implementazione

Finalmente c'è stata la fiera dell'elettronica e sono riuscito a trovare il materiale necessario per la realizzazione del controller per il fuocheggiatore elettrico.

Schema elettrico

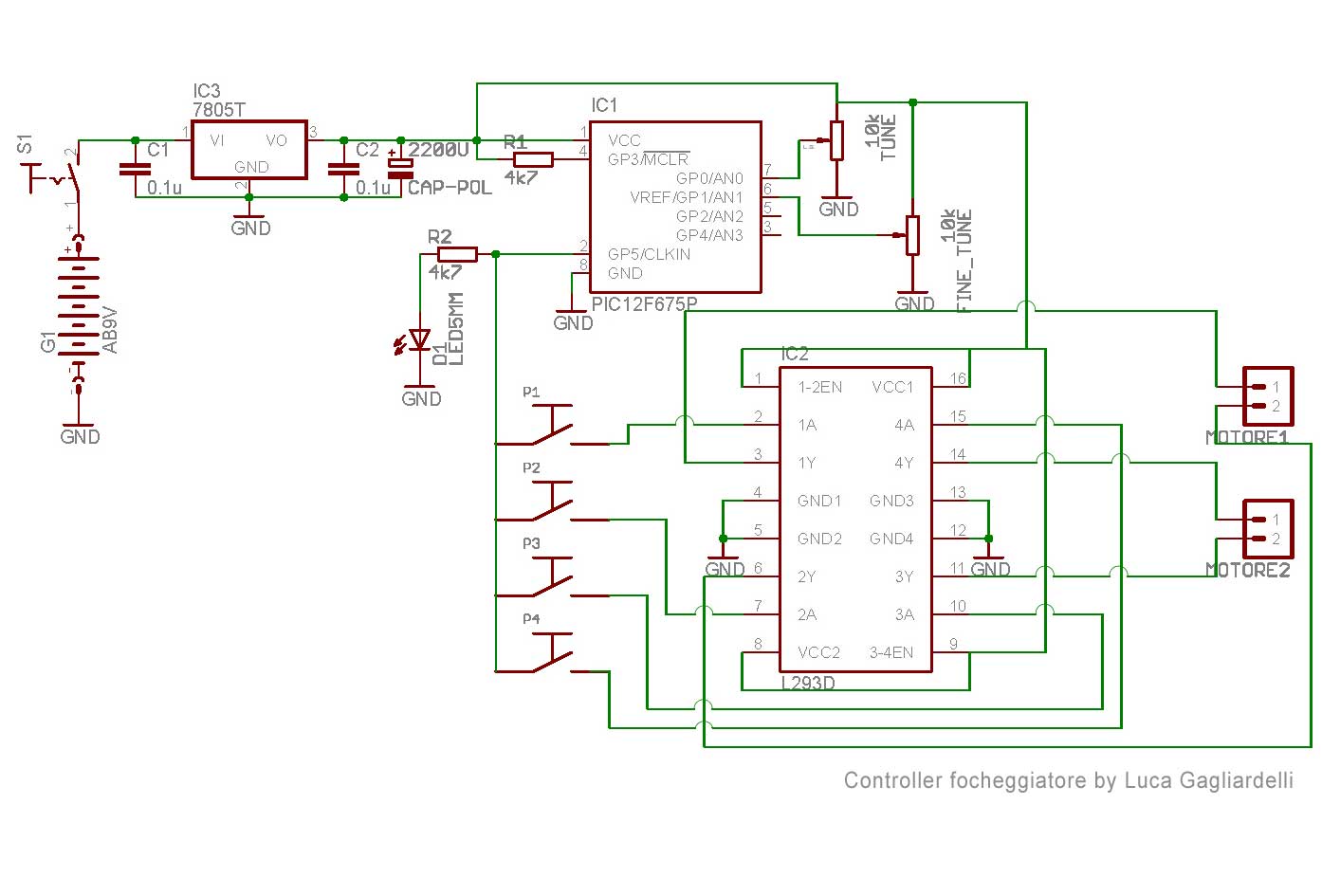

Riporto quindi lo schema che ho realizzato:

Analizziamo ora lo schema: l'alimentazione è fornita da una batteria da 9V e da un 7805 che porta la tensione ai 5V necessari per il funzionamento del sistema, il PIC12F675 genera un segnale PWM che viene mandato in ingresso all'integrato L293 che è in grado di comandare 2 motorini, a seconda del pulsante che si preme il segnale viene inviato ai diversi ingressi dell'L293 che aziona quindi il motorino facendolo girare in un verso o in un altro.
I due potenziometri servono per regolare la frequenza del PWM che, di conseguenza, regola la velocità dei motori, un potenziometro è per la regolazione grossolana, mentre l'altro per una regolazione più fine.
Il led serve per far capire, con il suo lampeggio, all'incirca quanti impulsi si stanno fornendo.

Lista dei componenti necessari

Riporto l'elenco dei componenti che ho utilizzato in riferimento con lo schema elettrico sovrastante.

IC1	PIC12F675
IC2	L293
IC3	7805T
P1,P2,P3,P4	Pulsanti a pressione
TUNE,F_TUNE	Potenziometri lineari 10K
D1	Led rosso 5mm
R1,R2	Resistenze 4,7K
CAP-POL	Condensatore elettrolitico 2200uF
C1,C2	Condensatori ceramici 0.1uF
S1	Interruttore ON/OFF
G1	Batteria 9V

Come motorini ho utilizzato dei motori servo HS311, attenzione che questi motori non vanno bene così come li acquistate, ma vanno modificati, perché possono ruotare solamente di 180° (mi pare, comunque non hanno la rotazione libera a 360°)...
Prossimamente pubblicherò un post su come si modificano.

PCB e codice per PIC

Codice per programmare PIC

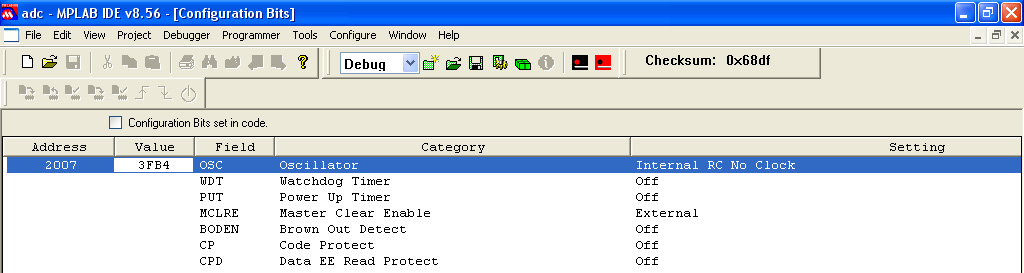

Immagine che mostra come impostare i bit di configurazione in MPLAB

PDF pronto da stampare con le piste per il PCB

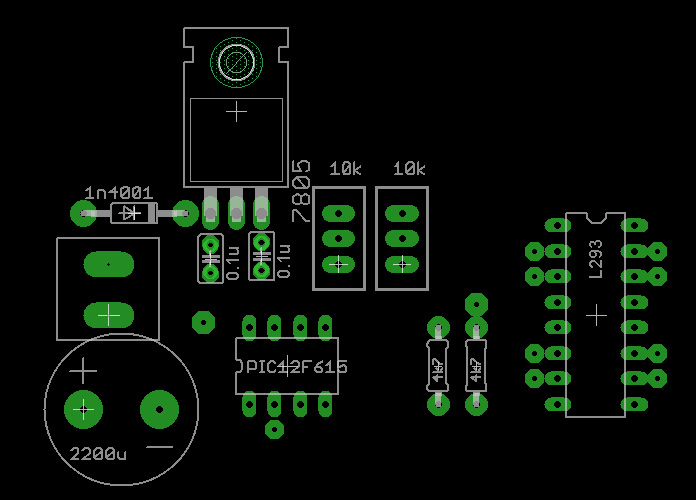

Montaggio componenti nel pcb

Nel PCB: dove c'è M1 dovrete collegare il motore1 e dove c'è M2 il motore2, non è importante come girate i cavi, vi consiglio di collegare il motore al pcb tramite un jack di quelli audio, altrimenti se non vi va questa soluzione potete collegarlo direttamente.
Dove c'è SWx dovrete collegare i vari pulsanti, invece CM è il punto dove prendere il segnale PWM da mettere sull'altro capo di tutti e 4 i pulsanti.
LED+ ci va l'anodo del led, mentre LED- il catodo.

La mia realizzazione

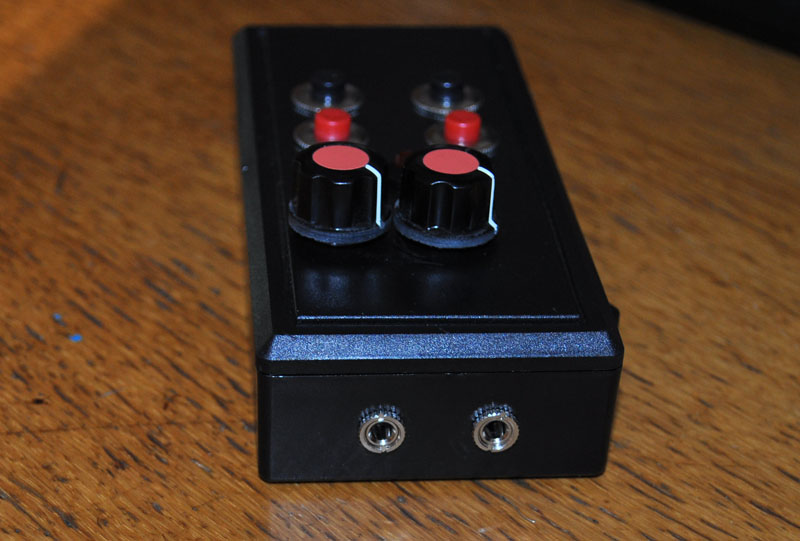

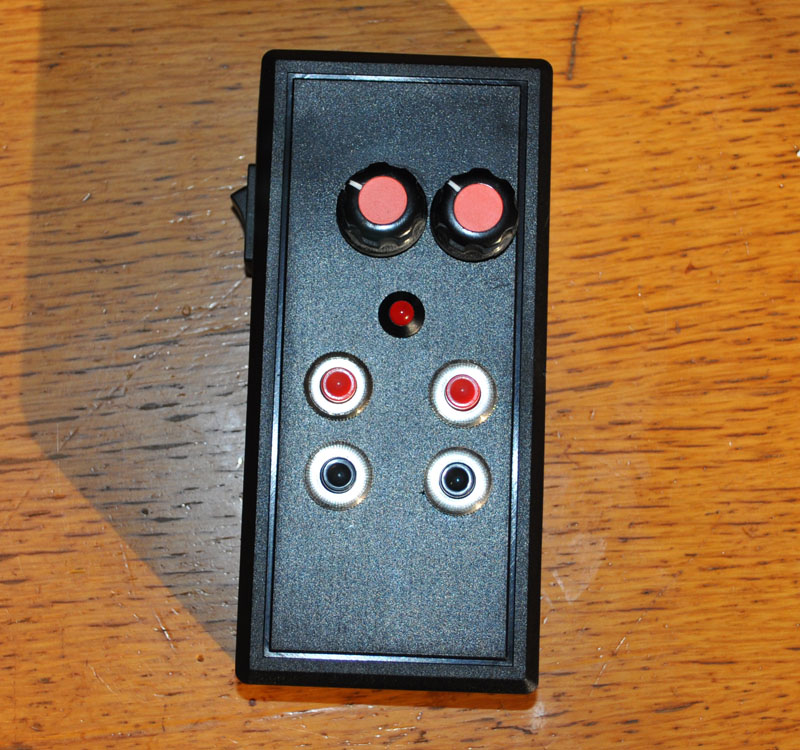

Infine vi posto alcune foto della mia realizzazione e un video in cui se ne vede il funzionamento.
